JK型矿井提升机

JKB-2.5×2P防爆型矿井提升机

产品用途:
本产品主要适用于煤矿、金属矿和非金属矿地面或井下的倾斜巷道和竖井作升降物料或人员之用。


服务热线: 点击咨询

工作原理

结构特点

技术参数

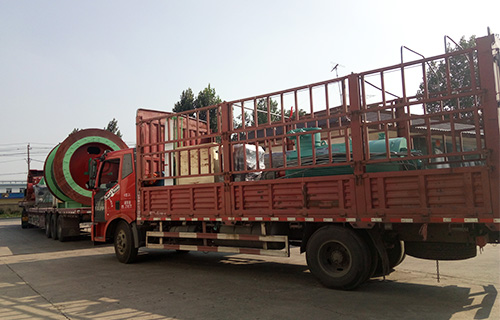

发货现场

产品配置

产品由动力系统、传动系统、工作系统、制动系统、控制操作系统、指示保护系统等及其附属部分组成。它以电动机动力源,通过减速器、主轴装置构成了产品的传动系统和工作系统。由液压站、制动器装置构成了产品可靠的制动系统;由操作台、电气控制设备构成了产品完备的控制操作系统;由深度指示器、编码器装置等构成了产品完善的指示、保护系统。

该提升机的主轴装置有固定卷筒、活动卷筒(仅双筒用)主轴、两个轴承座、调绳机构(仅双筒用)等部分组成,用来缠绕或释放钢丝绳。单筒提升机钢丝绳为上出绳,双筒提升机活动卷筒为下出绳,固定卷筒为上出绳,卷筒上装有衬木。
提升机的卷筒根据新弹性理论设计的,选用高强度低合金钢Q345 A为筒壳材料。有整体焊接和部分式螺栓连接两种型式:为便于运行中的维修或更换,亦可做成剖分式。
主轴两端采用可调心双列滚子轴承,效率高、拆卸维修方便。此本型系列矿井提升机实现了所有旋转部分为全滚动传动,故整机效率在百分之九十以上,属节能型矿井提升机。2JKB.png
