JTP型矿用提升绞车

JTP-1.2×1P型矿用提升绞车

产品用途:
本产品主要适用于煤矿、金属矿和非金属矿的地面或井下的倾斜巷道和小型竖井作升降物料或人员之用。

服务热线: 点击咨询

工作原理

结构特点

技术参数

发货现场

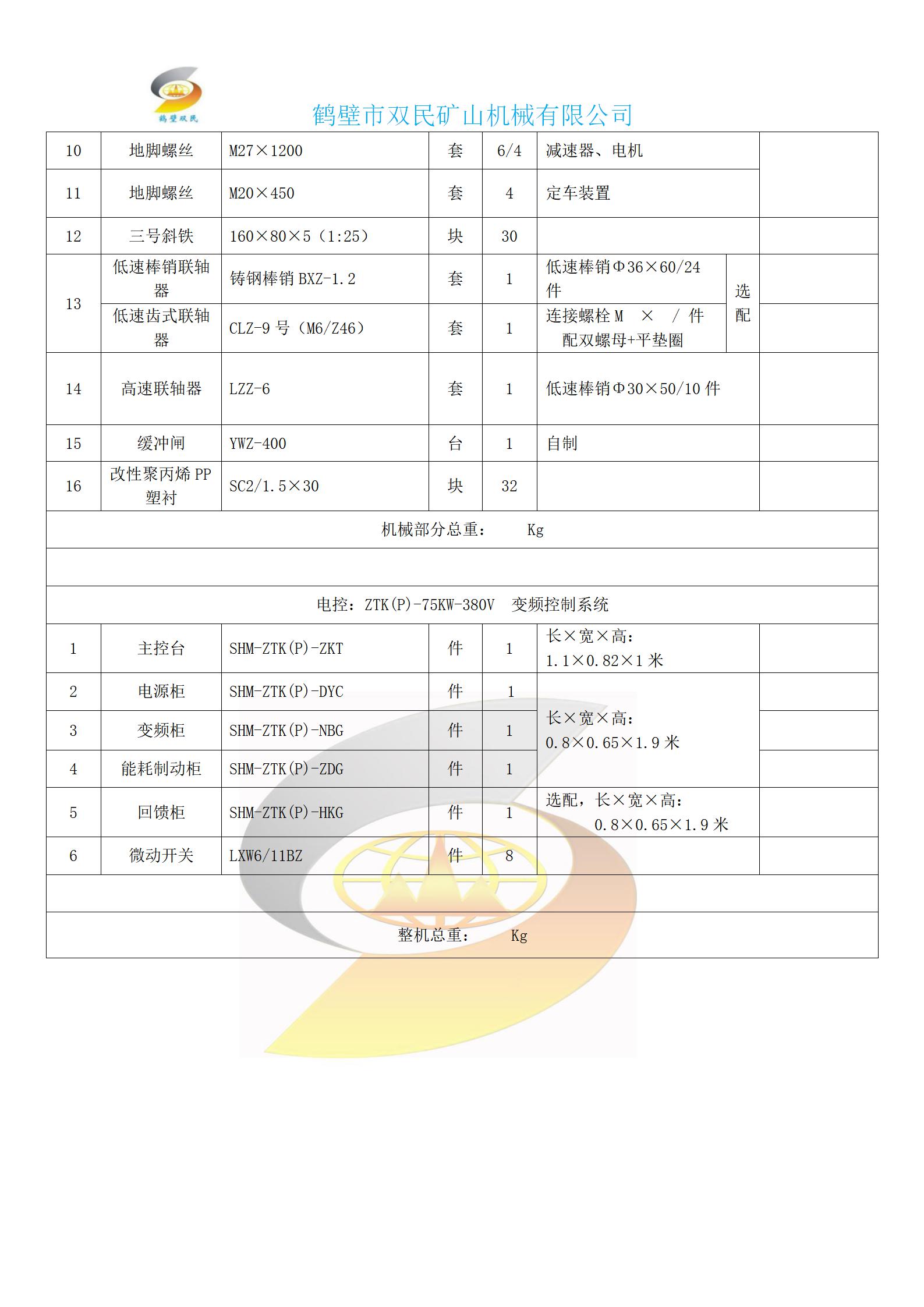

产品配置

JTPB系列矿用提升绞车主要用于煤矿、金属矿和非金属矿的 倾斜巷道和竖井中提升煤、矿石和下放设备、材料等,也可作其他牵引运输之用。

JTPB系列矿用提升绞车由主轴装置、联轴器装置、减速装置, 盘式制动装置、液压站、底座、电动机和控制系统等部分组成,具备操作简单,性能好、靠得住、节能运行等特点。
JTPB系列矿用提升绞车采用的控制系统是可编程控制、人机界面控制和变频控制的结合,可编程控制的应用使提升机操作简单易懂;人机界面控制可以让用户更方便的调节提升机的运行参数和提升机的运行状态;变频控制可以让提升机在常规运行下节能达到百分之三十,并且提高了启动力矩,更适合低速重载启动,同时还具备启动电流小、启动平稳、调速简单等优势,对电网的冲击也能减少。提升绞车具备停电,过卷,失速,欠 压,松绳,断轴,闸瓦间隙和磨损等保护。







产品由动力系统、传动系统、工作系统、制动系统、控制操作系统、指示保护系统等及其附属部分组成。它以电动机动力源,通过减速器、主轴装置构成了产品的传动系统和工作系统。由液压站、制动器装置构成了产品可靠的制动系统;由操作台、电气控制设备构成了产品完备的控制操作系统;由深度指示器、编码器装置等构成了产品完善的指示、保护系统。

结构特点
该提升绞车的主轴装置有固定卷筒、活动卷筒(仅双筒用)主轴、两个轴承座、调绳机构(仅双筒用)等部分组成,用来缠绕或释放钢丝绳。单筒提升绞车钢丝绳为上出绳,双筒提升绞车活动卷筒为下出绳,固定卷筒为上出绳,卷筒上装有衬木。
提升绞车的卷筒根据新弹性理论设计的,选用高强度低合金钢Q345 A为筒壳材料。有整体焊接和部分式螺栓连接两种型式:为便于运行中的维修或更换,亦可做成剖分式。
主轴两端采用可调心双列滚子轴承,效率高、拆卸维修方便。此本型系列矿用提升绞车实现了所有旋转部分为全滚动传动,故整机效率在百分之九十以上,属节能型矿用提升绞车。
